TECHNICKÁ INFORMACE O ZPŮSOBU APLIKACE PĚNY NA SPOJOVÝCH MÍSTECH DESEK PolTherma CS
Verze pro desky se spojem Standard CS (nezalévaný)
U chladicích desek řady PolTherma CS, které mají být montovány ve svislé poloze, se doporučuje speciální příprava styku desek pro nanášení těsnicí pěny.

K přípravě styčné plochy budete potřebovat:

• houba;
• voda;
• rozprašovač vody – tlakový postřikovač;
• nízkotlaká, uzavřenocelulární polyuretanová pěna, kterou společnost Europanels nejvíce doporučuje;
• pistole na pěnu (pro lepší kontrolu při nanášení se nedoporučuje používat pěnu v tubách).

Před zahájením montáže se ujistěte, že nádoby s pěnou určenou k aplikaci mají odpovídající teplotu (nejméně pokojovou). Neaplikujte zmrzlou pěnu!

1.

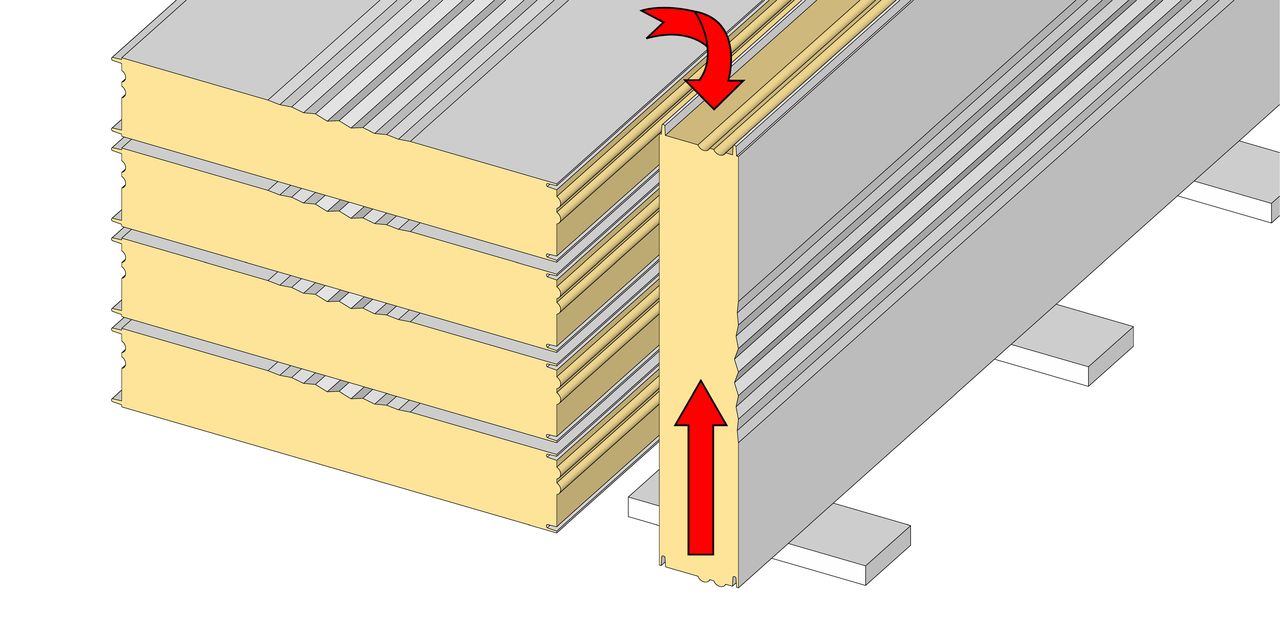

Vyjměte desku z balení a položte ji delší stranou na podklad chráněný polystyrenovými vložkami. Pery desky (ocelové prvky zámku) musí směřovat nahoru.

2.

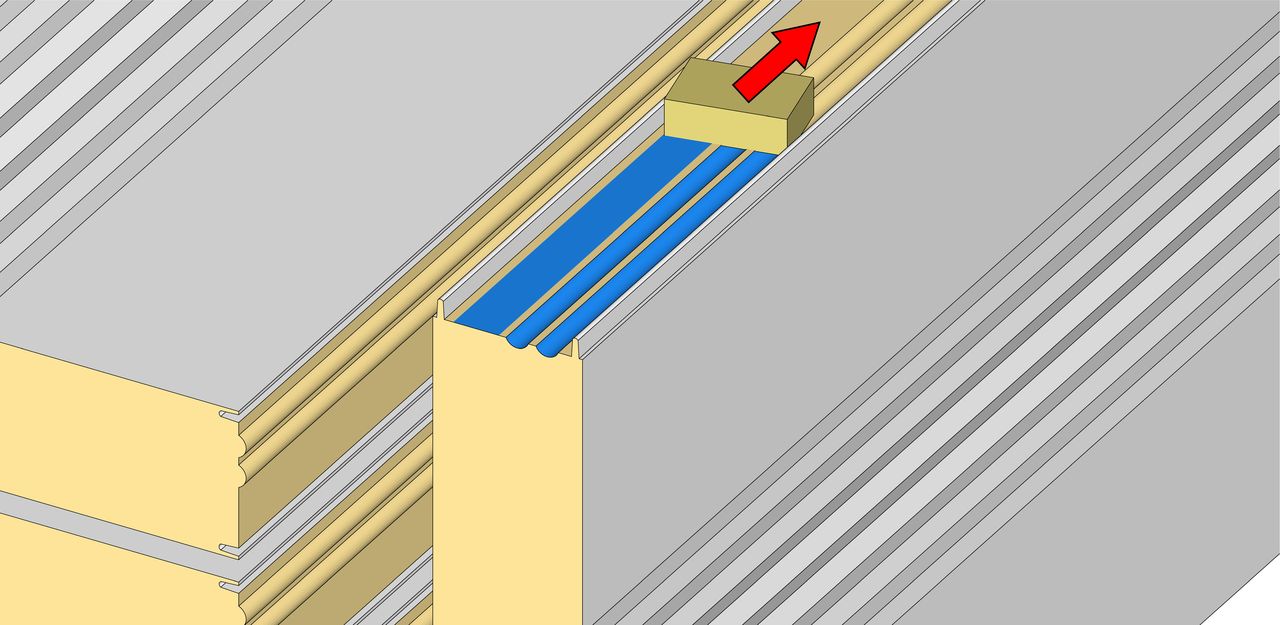

Povrch pěny v místě spoje lehce navlhčete vlhkou houbou (po celé délce desky), aby se zlepšila přilnavost nanášené pěny. Dbejte na to, aby na povrchu spoje nezůstaly kapky vody – spoj má být vlhký, nikoli zalitý vodou.

3.

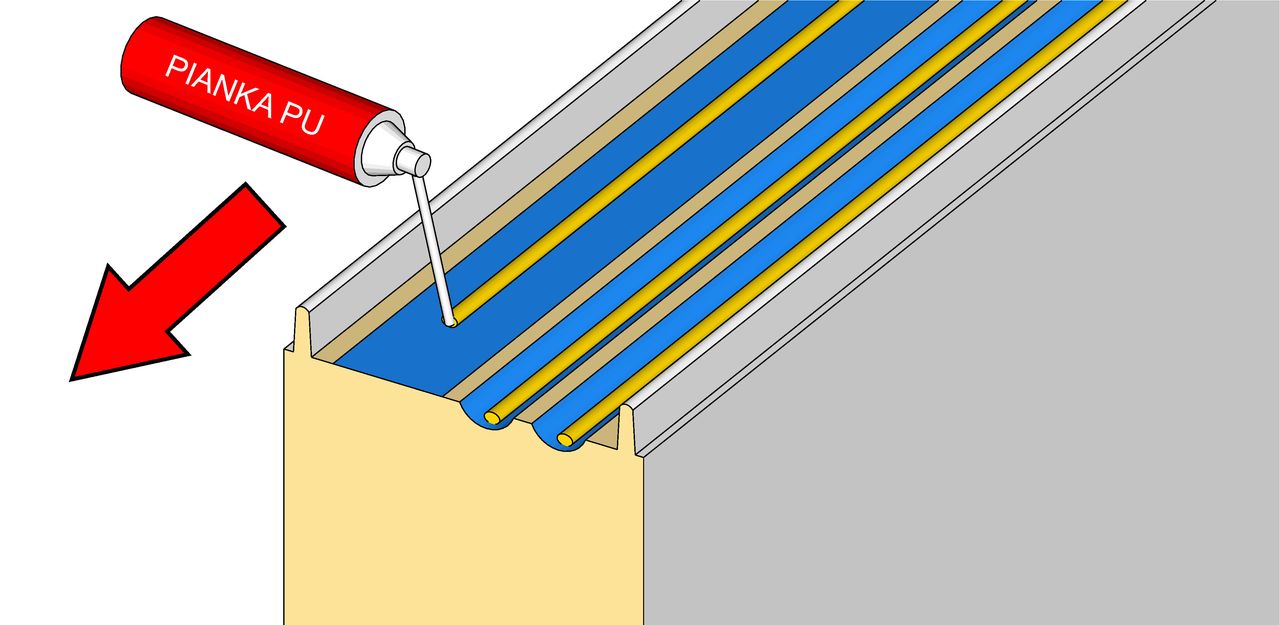

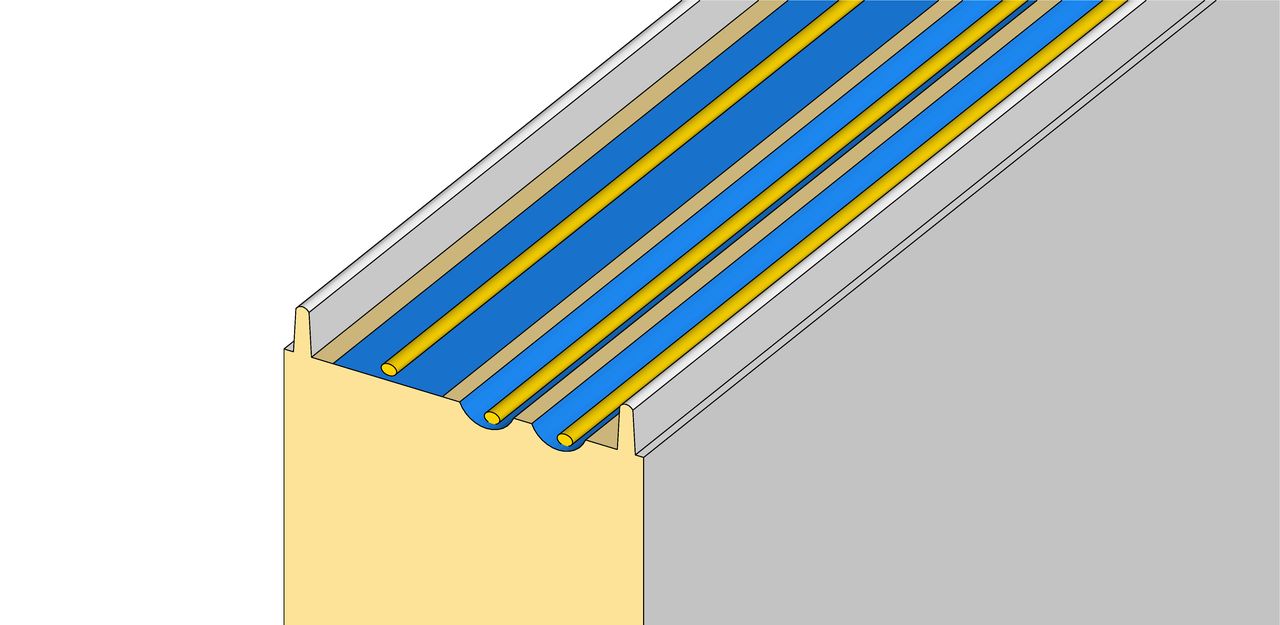

Naneste 3–4 pramínky pěny o malém průměru (každý max. 10 mm): po jednom do prohlubní ve spojích a jeden nebo dva (CS200) na rovnou část. Nenanášejte příliš mnoho pěny!

4.

Pomocí postřikovače lehce navlhčete povrch nanesené pěny vodou a počkejte, až její povrch ztvrdne, tj. až se vytvoří tzv. kůžička, která se při dotyku nelepí.

5.

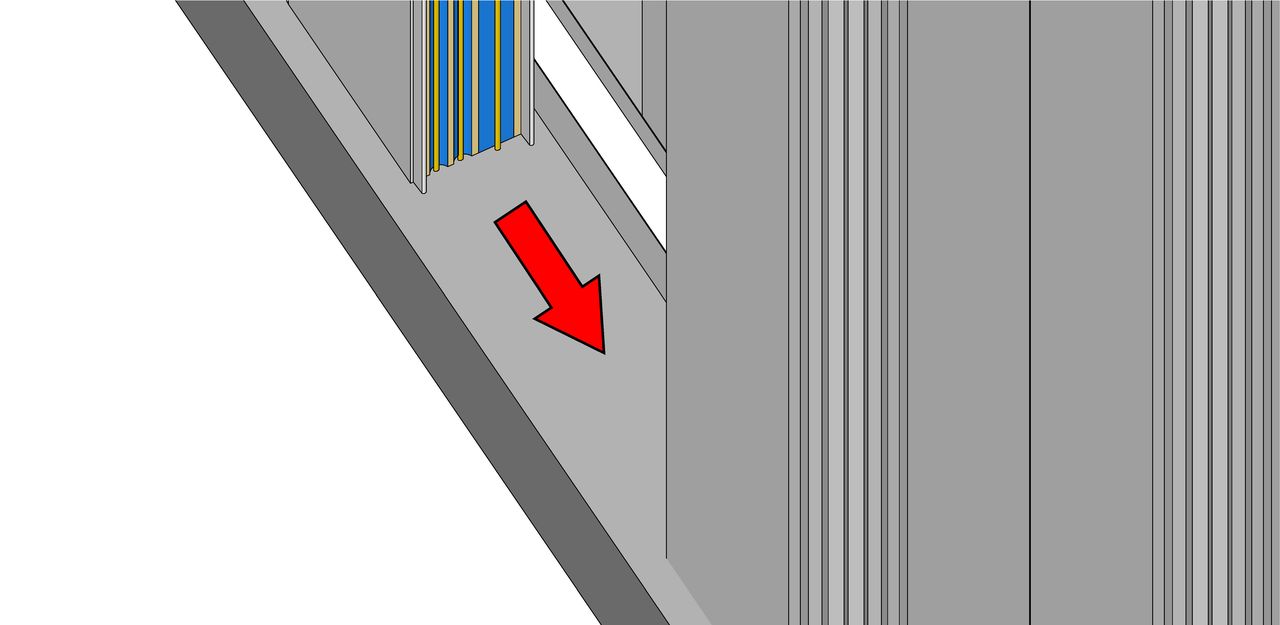

Desku položte na konstrukci, přitlačte ji a přišroubujte spojovacími prvky. Opakujte kroky 1–5.

Soubor PDF s návodem si můžete stáhnout zde.

Případné dotazy či konzultace na tel. čísle 608 064 085 nebo e-mailem: kk@europanels.pl

Nová generace rohových profilů Europanels se skrytým upevněním byla vyvinuta především pro estetické zakončení rohů budov z sendvičových desek, které jsou montovány v horizontálním uspořádání.

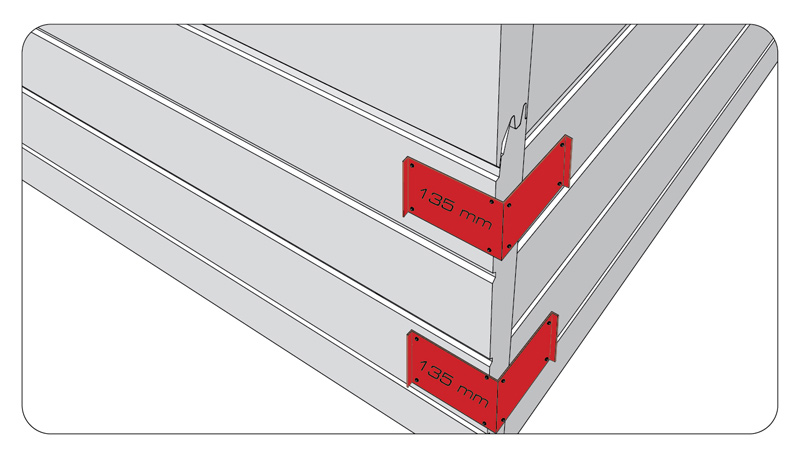

3.1. Pomocné úchyty (základna) 047

Po upevnění sendvičových desek ke konstrukci začíná montáž rohových lišt rozmístěním, vyrovnáním a přišroubováním pomocných úchytů 047 k obkladovým deskám.
Tyto držáky mají jeden pevný rozměr (135 mm) a druhý proměnný, závislý na tloušťce stěnových desek použitých na stavbě. Pokud se desky v rohu stýkají čelně (nejsou zkráceny pod úhlem 45°), měla by strana úhelníku s pevným rozměrem připadat na desku bez spoje a druhá (proměnná) strana by měla přesahovat mimo styčný bod desek.
Na 1 kus vnějšího profilu 046 o délce 2,5 m připadají 4 kusy úchytů 047. Rozteč úchytů: po jednom na každém konci profilu a zbývající 2 ve vzdálenosti cca 1 m od sebe. Koncové úchyty musí být po osazení obrobku viditelné. Pouze počáteční obrobek by měl zespodu lícovat s úchytem (stejně jako koncový obrobek shora).
Pomocné držáky se připevňují k obkladům pomocí plechových šroubů nebo hmoždinek. Na jeden držák připadají čtyři spojovací prvky umístěné v rozích, ve vzdálenosti cca 25 mm od okraje držáku.

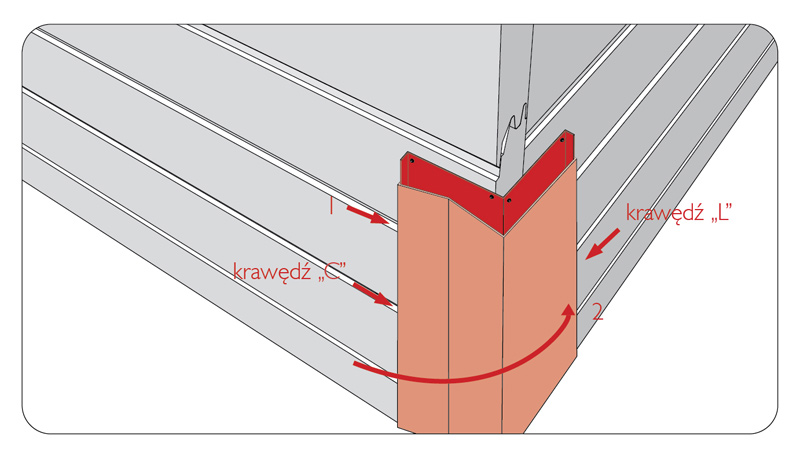

3.2. Montáž rohového úhelníku 046

Po této přípravě montážních úchytů lze přistoupit k instalaci vnějšího úhelníku 046. Jedna hrana profilu (s profilováním) je ohnutá do tvaru písmene „C“, druhá (proměnná, neprofilovaná) do tvaru písmene „L“. Nejprve zasuňte hranu „C“ do mezery mezi obkladem sendvičového panelu a pomocným držákem (krok 1), a poté úpravek nastavte tak, aby na druhé straně zůstala mezera cca 1 mm mezi hranou úpraveku a obkladem desky (krok 2).

Při montáži tohoto prvku je třeba dávat pozor na ostrou hranu „L“. Dodržováním opatrnosti se vyhnete možnému poranění a poškrábání obkladu sendvičového panelu.

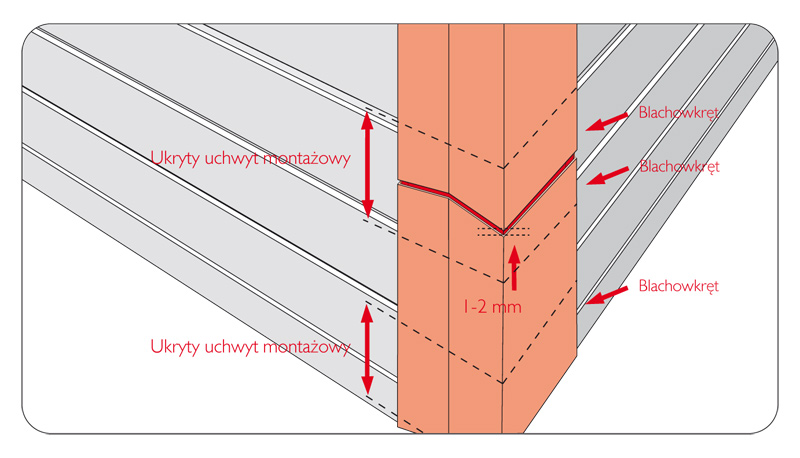

3.3. Konečná montáž

Těmto typům obrobků není určeno, aby se spojovaly podélně s přesah (tj. nepřekrývají se). Z tohoto důvodu jsou symetrické a v místě jejich podélného spoje by měla být zachována mezera o šířce cca 2 mm.

Uchycení 046 se provádí na straně „L“ pomocí mini-šroubů do plechu nebo ocelových těsnicích nýtů k profilovanému prvku držáků 047 na čtyřech místech, tj. po jednom šroubu do plechu na každém pomocném držáku, který odpovídá danému dílu. Při montáži je třeba dbát na to, aby při vrtání / šroubování nedošlo k poškrábání obkladu sendvičového panelu.

moderní kompozitní stavební výrobek, skládající se z nosného a izolačního jádra a dvou ocelových obkladů. Výrobek je určen k použití na střechách, vnějších a vnitřních stěnách a na zavěšených stropech v technologii lehké konstrukce. Tato technologie spočívá ve vztyčení nosné konstrukce, ke které se pomocí spojovacích prvků (šroubů) připevňují stěnové a střešní sendvičové desky. Charakteristickým rysem produktu a zároveň mottem společnosti EuroPanels je „izolace a fasáda“ – spojení nejdůležitějších vlastností, které musí splňovat každá moderní stěna a střecha. Sendvičové desky EuroPanels jsou příkladem využití nejnovějších technologií podporujících energeticky úsporné stavebnictví.

vyjadřovaná řeckým písmenem λ je jednou ze základních vlastností izolačních materiálů. Jednotkou je [W/m*K]

koeficient stanovený pro tepelné přepážky, který umožňuje výpočet tepla procházejícího tepelnou přepážkou a také srovnání tepelných vlastností stavebních přepážek

Jedná se o schopnost stavebního prvku splnit stanovené požadavky za podmínek simulujících průběh požáru. Mírou požární odolnosti je doba vyjádřená v minutách od okamžiku vzniku požáru do okamžiku, kdy stavební prvek dosáhne jedné ze tří mezních hodnot: nosnosti, těsnosti a tepelné izolace.

jedná se o stav, kdy zkušební prvek přestává plnit svou nosnou funkci v důsledku mechanického poškození, ztráty stability nebo překročení mezních hodnot posunutí či deformací

jedná se o stav, kdy zkušební prvek přestává plnit svou oddělovací funkci, v důsledku výskytu plamenů na neohřívané ploše, vzniku trhlin nebo štěrbin o rozměrech překračujících mezní hodnoty, jimiž pronikají plameny nebo plyny, nebo v němž se zkušební prvek oddělí od konstrukce.

jedná se o stav, při kterém zkušební vzorek přestává plnit oddělovací funkci v důsledku překročení mezní hodnoty teploty na neohřívané ploše.

vrstva ve zdi nebo stropu, jejíž úkolem je zabránit pronikání vodní páry z místnosti do vnějších vrstev stavebního prvku

Sendvičový panel Europanels s kovovými obklady a jádrem z PU se skládá z tuhé polyuretanové pěny, která je prostřednictvím samolepícího spojení trvale spojena s vnějším a vnitřním ocelovým obkladem.

Ve srovnání s deskami s jádrem z expandovaného polystyrenu (EPS) se polyuretanové desky vyznačují větší tuhostí, lepší tepelnou izolací (pro dosažení podobného účinku lze předpokládat, že polyuretanová deska může být dvakrát tenčí než deska z EPS) a možností použití zajímavějších (hlubších) profilů.

Sendvičový panel Europanels s kovovými obklady se skládá z nosného a izolačního jádra trvale spojeného s vnějším a vnitřním ocelovým obkladem. U desek s jádrem z expandovaného polystyrenu (EPS) je jádro k obkladům přilepeno pomocí speciálního lepidla na bázi polyuretanu. V takovém případě hovoříme o nespojitosti jádra. Naopak desky s polyuretanovým jádrem PUR se vyznačují spojitostí jádra (fyzikální i tepelná spojitost), protože jádro představuje jak izolační prvek, tak i lepící prvek (adheze k obkladům).

Aby bylo možné dosáhnout maximální užitné hodnoty a spokojenosti s použitím sendvičových desek Europanels na stavbě, je třeba zohlednit mimo jiné:

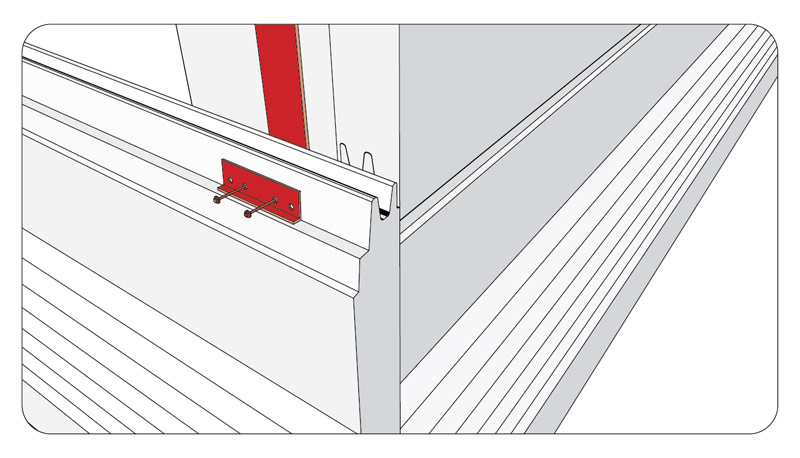

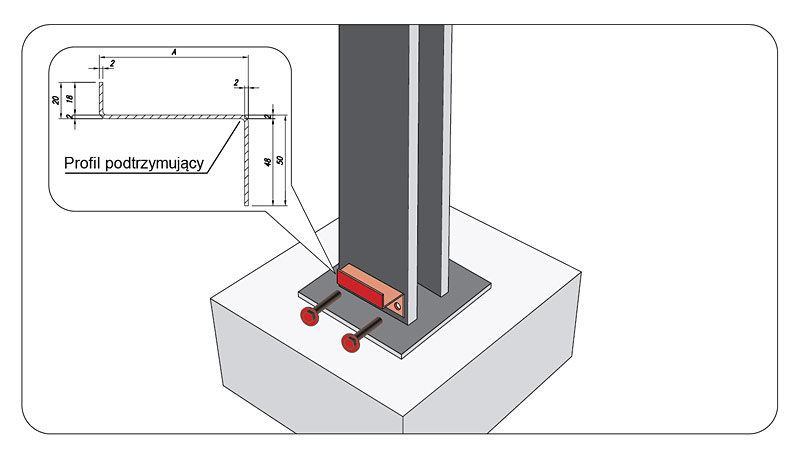

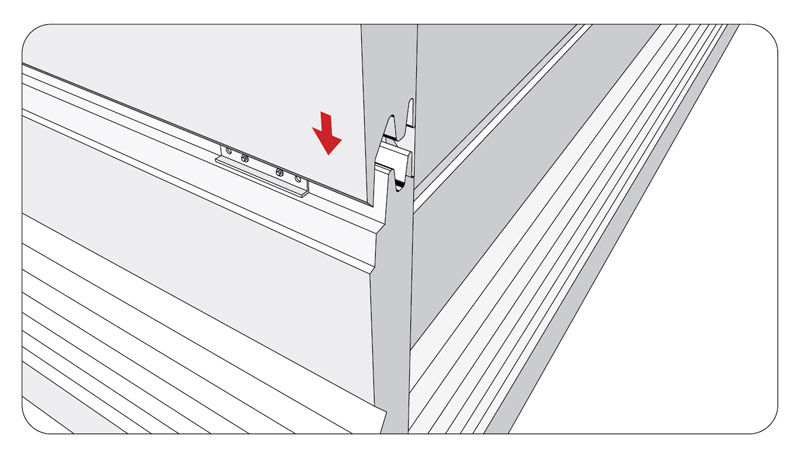

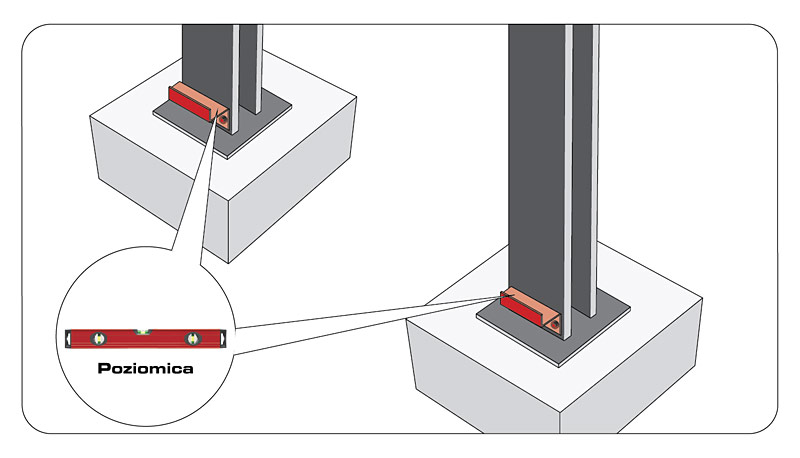

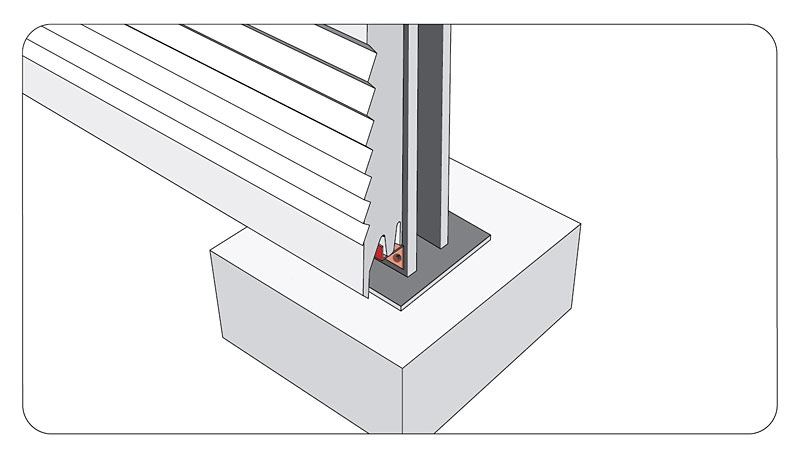

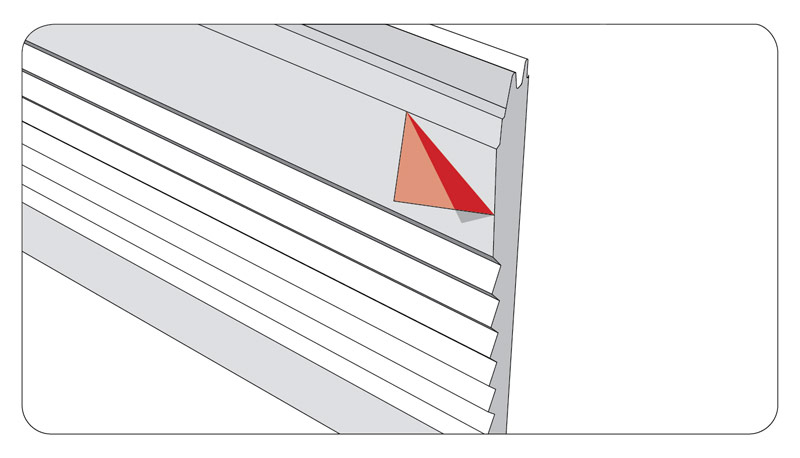

• estetiku budovy – pouze dekorativní řada sendvičových stěnných panelů EuroPanels (PolTherma DS) umožní dodat objektu ze sendvičových panelů individuální charakter a jedinečný design – architektonický vkus;
• určení objektu;
• koeficient tepelné propustnosti U deklarovaný společností EuroPanels;
• rozteč podpěr vyplývající z tabulek nosnosti EuroPanels (samostatné tabulky pro každý typ, druh a tloušťku desek);
• projektové předpoklady (charakteristická zatížení, orientace budovy vůči světovým stranám, zóna sněhového a větrného zatížení);
• omezení vyplývající z barevného provedení a typu desek (týká se hlavně jádra z EPS);
• systémové obložení z nabídky originálního příslušenství Europanels.

Sendvičové desky Europanels s kovovým opláštěním se používají jako hotové střešní prvky (střešní krytiny) a jako konstrukce vnějších a vnitřních stěn, jakož i zavěšených stropů v objektech různého určení: zemědělských, průmyslových, obchodních (obchody, supermarkety, hypermarkety atd.), logistických, skladových, distribučních, sportovně-rekreačních, veřejně prospěšných atd. Díky tovární výrobě se sendvičové desky Europanels vyznačují rozměrovou přesností a dokonalým přiléháním prvků (spojů desek). Díky tomu jsou stavby z sendvičových desek Europanels nejen estetické a funkční, ale také trvanlivé a energeticky úsporné.

Sendvičové desky Europanels jsou určeny především pro stavby, které mají být realizovány rychle a splňovat přesně stanovené vlastnosti vyplývající z účelu objektu a technických požadavků kladených na konkrétní budovu. Díky rychlosti montáže a výhodným šířkám krytí lze objekty realizované ze sendvičových desek Europanels obložit ve velmi krátkém čase a s minimálními náklady.

Základní rozdíly mezi parametry desek Europanels s kovovým opláštěním a jádrem z PU ve srovnání s EPS vyplývají z vlastností použitého konstrukčního a izolačního jádra. Desky Europanels s jádrem z PU mají ve srovnání s deskami z EPS:

• souvislé jádro, což zlepšuje estetický vzhled budovy a eliminuje tepelné ztráty (žádné mezery, zlomy, posuny ani jiné druhy nesouvislostí jádra);
• lepší izolační vlastnosti (nižší, tedy lepší koeficient tepelné propustnosti;
• větší tuhost;
• zajímavější vzory profilování fasádního obkladu.

Je třeba mít na paměti, že desky s jádrem z EPS reagují na teplotní vlivy spojené se slunečním zářením jinak než desky z PU. Vzhledem k tepelné roztažnosti obkladů a nesouvislému jádru by délka jednoho úseku desky EPS neměla přesáhnout 7 m. Pokud rozměr střešní nebo stěnové plochy přesahuje 7 m, je třeba desky EPS spojovat po délce pomocí dilatačních spár.

Sendvičový panel Europanels s kovovými obklady a jádrem z EPS se skládá z desek (bloků) z EPS, které jsou trvale spojeny s vnějším a vnitřním obkladem pomocí vysokoteplotního lepení polyuretanovým lepidlem.

Styroporové bloky tvořící jádro se dodávají vcelku, tj. jsou předem rozměrově připraveny podle tloušťky desky a její modulární šířky. Vzhledem k omezení délky bloku (používáme bloky o délce 3 m) je nutné bloky navzájem spojovat po délce. Aby byla zajištěna požadovaná tuhost, jsou spoje bloků frézovány.

Charakteristickým rysem sendvičových desek s jádrem z EPS je nepřetržitost jádra z hlediska tepelného (v tloušťce desky se nachází jak polystyren, tak vrstva lepidla) i fyzikálního (spojování bloků). Desky z EPS jsou však relativně lehké a výrazně levnější než desky využívající jiné typy jader používaných ve sendvičových deskách (polyurethany, minerální vlna).

Z fyziky stavebních objektů vyplývá, že slunce nejvíce působí na jižní stěny.

Ve srovnání s tím jsou východní stěny tomuto působení vystaveny o něco méně, západní ještě méně a severní nejsou téměř vůbec vystaveny tepelnému namáhání způsobenému slunečním zářením.

To má zásadní význam pro chování sendvičových desek na stavbě, neboť tento materiál je vyroben mimo jiné z oceli, která se pod vlivem tepla vyzařovaného sluneční aktivitou rozšiřuje a smršťuje v závislosti na teplotě.

Jedná se o objektivní fyzikální jev, který se vyskytuje v přírodě, a právě z tohoto důvodu se například železniční nebo tramvajové koleje pokládají s ohledem na dilatační spáry, tedy s odstupem, který kompenzuje deformaci materiálu pod vlivem teplotních cyklů.

U sendvičových desek se pro jižní stěny doporučuje používat světlé barvy a v případě jádra z EPS také dodatečnou dilatační spáru, pokud délka jedné desky přesahuje 7 m. V každém jednotlivém případě určuje architekt/projektant charakteristická zatížení dané stavby, včetně tepelných zatížení. Při výběru materiálů je proto třeba vycházet z technických údajů vyplývajících z projektu budovy a materiálu (desek).

Sendvičové desky připevněné ke konstrukci jsou neustále vystaveny působení povětrnostních vlivů. V důsledku toho lze říci, že na konstrukci působí.

Mírou odolnosti desek vůči působení větru je průhyb sendvičových desek na konstrukci pod vlivem tlakové a sací síly větru. Je nezbytné, aby tato průhyby byly omezeny na hodnoty, které nezpůsobí poškození celé konstrukce, např. prasknutí desky nebo vznik netěsností. Čím tužší je deska a čím hustší je její podepření, tím je konstrukce odolnější vůči nárazům větru, síle deště a zatížení ležícím sněhem (týká se střešních desek). Tyto parametry jsou uvedeny v tabulkách pevnostních vlastností, které jsou vypracovány individuálně pro každý druh, typ a tloušťku desek z nabídky společnosti Europanels.

Velmi důležité je také to, co se označuje jako charakteristické zatížení, tedy projektové předpoklady, orientace budovy vzhledem ke světovým stranám a zóny sněhového zatížení a rychlosti větru. Důležitá je také barva obkladu a jeho zařazení do jedné ze tří barevných skupin (jde o zahřívání obkladů pod vlivem slunečního záření).

Výběr konkrétního typu desky pro danou stavbu je složitá záležitost. Budova je vystavena působení proměnlivých povětrnostních vlivů, a proto je kromě využití úplných technických údajů tak důležité používat celý systém lehké obkladové konstrukce Europanels, jehož součástí jsou mimo jiné lemování, spojovací prvky a montážní příslušenství.

Výroba hladké desky v zásadě nepředstavuje žádný větší technologický problém, pokud se tato hladkost vejde do určité tolerance. U sendvičových desek Europanels je to L = 0,6 / 1,0 / 1,5 mm pro rozměry 200 / 400 / >700 mm.

Pro dosažení uspokojivého výsledku je třeba mít na paměti, že standardní tloušťka ocelových obkladů 0,5 mm není dostatečná a je třeba použít silnější obklady, např. 0,7 mm.

Výroba a technologie jsou však jedna věc, zatímco životní cyklus budovy je něco mnohem složitějšího. Zatímco sendvičový panel může opustit továrnu EuroPanels s požadovanou hladkostí, při použití na budově je vystaven cyklickým napětím v důsledku změn venkovní teploty (cykly den/noc způsobují až 80 stupňů C denního rozdílu!). V důsledku toho se na povrchu mohou objevit drobné zvlnění. Jedná se však o přirozený jev a ani u zdí postavených zdivovou technologií nelze hovořit o dosažení zcela hladkého povrchu. Případná viditelnost nerovností závisí na dopadu světla a úhlu pohledu.

Sendvičová deska Europanels je stavební výrobek a jako takový by se s ní mělo zacházet.

Nezbytným systémovým doplňkem sendvičových desek je montážní příslušenství. Mezi ně patří řada dokončovacích prvků, spojovacích prvků, těsnicích materiálů atd.

Nejprve je třeba desku připevnit ke konstrukci. K tomu slouží vhodné, certifikované šrouby, které jsme otestovali a přizpůsobili.

Za druhé, sendvičové desky, ať už stěnové, nebo střešní, nesmí zůstat na konstrukci bez ochrany. Oplechování nejen podtrhuje vizuální dojem objektu, ale především chrání odkryté části desek (viditelné jádro na okraji) před povětrnostními vlivy (odvod vody, ochrana před sluncem, větrem atd.).

Technická řešení navržená našimi odborníky a výběr vhodných materiálů zaručují dokonalé přizpůsobení jednotlivých prvků. Používání neoriginálních doplňků, než jaké nabízí společnost Europanels, se nedoporučuje, protože vám neposkytuje pocit bezpečí.

Koeficient U je základním parametrem sloužícím k hodnocení tepelné izolace budovy. Určuje množství tepla, které je schopno proniknout stěnou. Právě tento koeficient používají Technické podmínky, které stanovily, že od 1. ledna tohoto roku nesmí být hodnota U pro stěny vyšší než 0,25 a pro střechy 0,2 W/m²K.
Čím nižší je koeficient U, tím je konstrukce teplejší.
Koeficient U závisí na tepelném odporu a vypočítává se podle vzorce:
U = 1/R
R – tepelný odpor

Tepelný odpor R závisí na druhu materiálu a jeho tloušťce. Čím větší je tepelný odpor, tím je přepážka teplejší (je lepším izolátorem). Tepelný odpor vypočítáme podle vzorce d/λ.
d – tloušťka stěnové konstrukce (uvádí se v metrech)
λ – koeficient tepelné vodivosti

Koeficient tepelné vodivosti λ je fyzikální vlastnost každého materiálu a nezávisí na jeho tloušťce. Čím menší je λ, tím lepší je materiál jako izolátor.
λd – deklarovaný koeficient tepelné vodivosti. Jedná se o hodnotu stanovenou na základě laboratorních testů s přihlédnutím k procesu stárnutí.
Pro novostavby nabízí společnost EuroPanels energeticky úsporné desky s jádrem z PUR a EPS. Budova správně navržená a postavená z sendvičových desek EuroPanels může výrazně snížit náklady na její pozdější údržbu. Čím nižší je koeficient U, tím úměrně klesají náklady na vytápění.

Pokud jde o stávající budovy, společnost EuroPanels vyvinula produkty speciálně určené pro tepelně-technickou modernizaci. Výpočtem koeficientu U u již existující budovy lze určit, do jaké míry je možné snížit tepelné ztráty použitím dodatečné izolace vnějších stěn a střech. Další výhodou je zvýšení zvukové izolace budovy.

Nezapomínejme, že tepelné ztráty přes vnější stěny, např. v rodinném domě, mohou činit až 35 %, zatímco tepelné ztráty přes střechu se odhadují na nejméně 25 %. Proto je tak důležité používat moderní a energeticky úsporné stavební materiály, mezi nimiž patří k nejzajímavějším nabídkám sendvičové desky pro stěnové a střešní konstrukce a tepelně izolační produkty z kolekce EuroPanels.

Hořlavost či nehořlavost stavebních materiálů lze snadno zjistit, protože klasifikace jejich reakce na oheň, tzv. eurotřída, je uvedena v technické specifikaci. Jedná se o povinný údaj, který doprovází označení CE.

Většina stavebních materiálů, včetně prakticky všech tepelných izolací, má takové označení. Označení eurotřídy se skládá ze základní třídy od A1 (nejlepší) přes A2, B, C, D, E nebo F a navíc ze dvou doplňkových znaků: s (1, 2 nebo 3) a d (0, 1 nebo 2).

Např. A1 – znamená, že materiál je zcela nehořlavý, A2 – téměř nehořlavý, zatímco další třídy od B do F označují postupně se zvyšující stupeň hořlavosti výrobku.
 Výrobky tříd B až F se prakticky vznítí, přičemž čím nižší je třída (čím blíže k F), tím rychleji k tomu dochází a stačí k tomu stále menší plamen. Navíc čím je výrobek hořlavější, tím více energie při hoření uvolňuje. Tím se oheň zesiluje a přispívá k rychlejšímu šíření požáru.

Doplňková klasifikace „s“ se týká tvorby kouře, který vedle plamenů a teploty představuje významný rizikový faktor a přispívá k nejvyššímu počtu obětí požáru. Určuje množství a rychlost tvorby kouře hořícím výrobkem: s1 – málo, s2 – středně, s3 – hodně.

Doplňková klasifikace d se vztahuje na materiály, které nespadají do třídy A1, a hodnotí možnost vzniku hořících kapek a úlomků, které mohou způsobit další šíření požáru a ztěžovat evakuaci: d0 znamená, že výrobek nevytváří hořící kapky, d1 – že jich je málo, d2 – že jich je mnoho a jsou trvalé.

Sendvičové desky Europanels vykazují velmi dobré parametry požární odolnosti: B-s2,d0, což je řadí mezi špičku produktů tohoto typu na trhu.

Sendvičový panel Europanels je moderní kompozitní stavební výrobek, který se skládá z nosného a izolačního jádra a dvou ocelových obkladů. Tento produkt je určen k použití na střechy, vnější a vnitřní stěny a zavěšené stropy v technologii lehké konstrukce. Tato technologie spočívá ve vztyčení nosné konstrukce, ke které se pomocí spojovacích prvků (šroubů) připevňují stěnové a střešní sendvičové desky. Charakteristickým rysem produktu a zároveň mottem společnosti Europanels je „izolace a fasáda“ – spojení nejdůležitějších vlastností, které musí splňovat každá moderní stěna a střecha.

Sendvičové desky Europanels jsou příkladem využití nejnovějších technologií podporujících energeticky úsporné stavitelství.

Desky jsou k dispozici v různých barvách, přičemž na střechy se kvůli slunečnímu záření nejčastěji používá bílá barva. K dokončení se používají systémové doplňky, které uzavírají (zakrývají) řezy desek. Toto příslušenství je k dispozici v zajímavých barvách, které mohou kontrastovat s barevnou škálou desek a tvořit výrazný prvek fasády budov, čímž například zdůrazňují firemní barvy.

Od 1. července 2013 platí nové předpisy týkající se způsobu uvádění stavebních výrobků na trh – nařízení Evropského parlamentu a Rady (EU) č. 305/2011 ze dne 9. března 2011 stanoví harmonizované podmínky pro uvádění stavebních výrobků na trh a zrušuje směrnici Rady 89/106/EHS.
V důsledku změny legislativy nahradili výrobci stavebních materiálů prohlášení o shodě, tzv. DoC (z angl. Declaration of Conformity), novými prohlášeními o vlastnostech, tzv. DoP (z angl. Declaration of Performance).
Prohlášení o užitných vlastnostech musí obsahovat následující informace:

• Číslo prohlášení o užitných vlastnostech;
• Typ výrobku (jedinečný identifikační kód typu výrobku);
• Údaje týkající se identifikace výrobku ze strany výrobce;
• Údaje výrobce;
• Účel použití v souladu s příslušnou harmonizovanou technickou specifikací výrobku (hEN nebo EDO);
• Referenční číslo a datum vydání hEN nebo EOT;
• Systém hodnocení a ověřování stálosti užitných vlastností;
• Informace o účasti notifikovaného subjektu.
• Užitné vlastnosti těchto základních charakteristik, které souvisejí s zamýšleným použitím;
