Välisprofiilid
PolTherma TS Kasetonsüsteem Mikro MK550
PU-kihtseinapaneel PolTherma TS
Suurepärane soojusisolatsioon ja tulekindlusklass EI 30
Toote kirjeldus
PolTherma TS on seinakihiline paneel, mille südamik on valmistatud jäigast PU-vahtpolüuretaanist ja mis kinnitatakse kandekonstruktsioonile kogu paneeli paksuse ulatuses läbiva (läbiv) kinnitusdetaili abil. Selle peamised eelised on suur jäikus ja tugevus, lihtne paigaldamine, väga soodne katte laius (1130 mm) ning spetsiaalse tihendi kasutamine liitekohtades, mis parandab ühenduse hermeetilisust.
PolTherma TS on näide klassikalisest kihilisest plaadist, mille valmistamisel kasutatakse uusimat polüuretaanitehnoloogiat. PolTherma TS on suurepärane valik põllumajanduslikuks ehitamiseks.
Suurem vastupidavus termilisele deformatsioonile uute profiilide puhul:

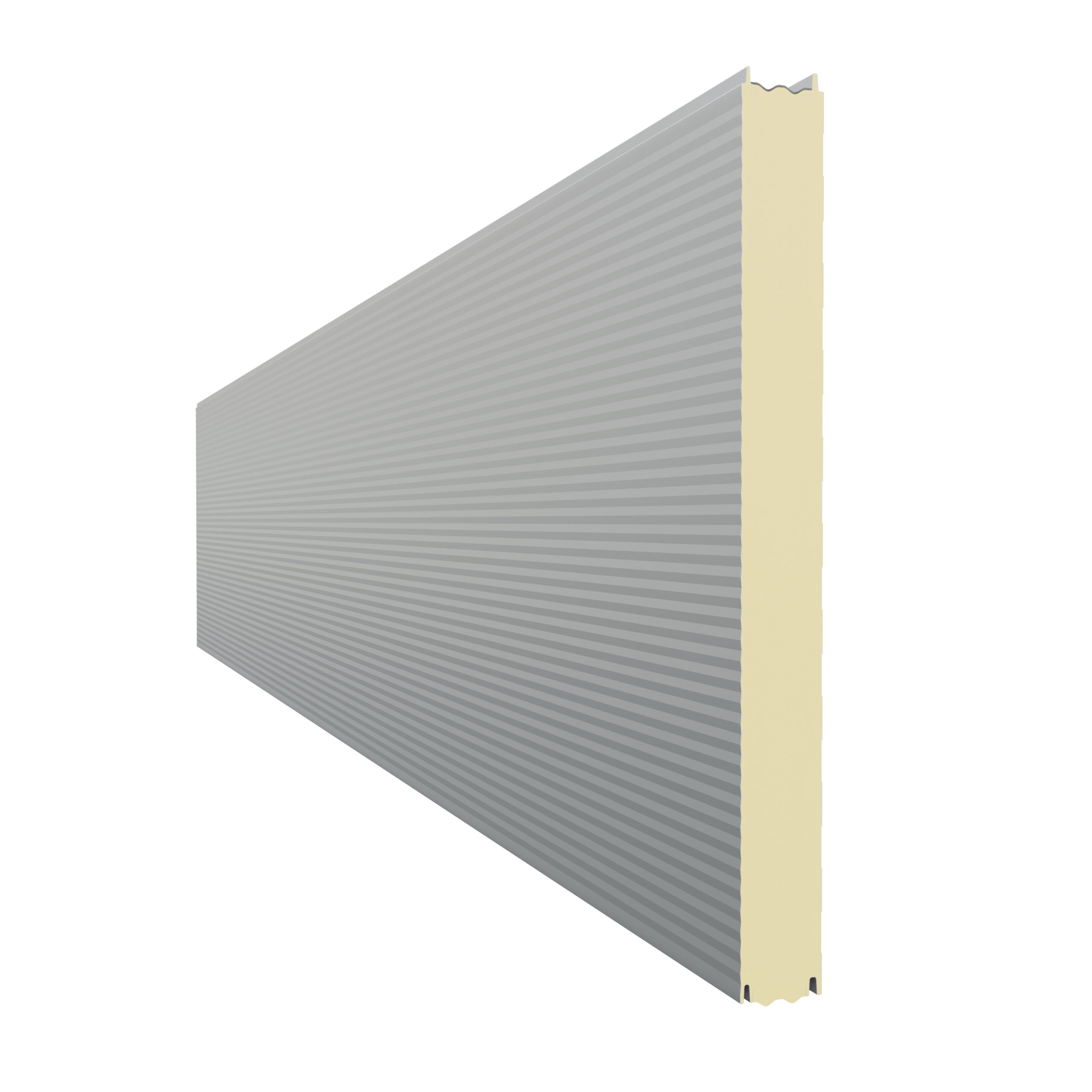

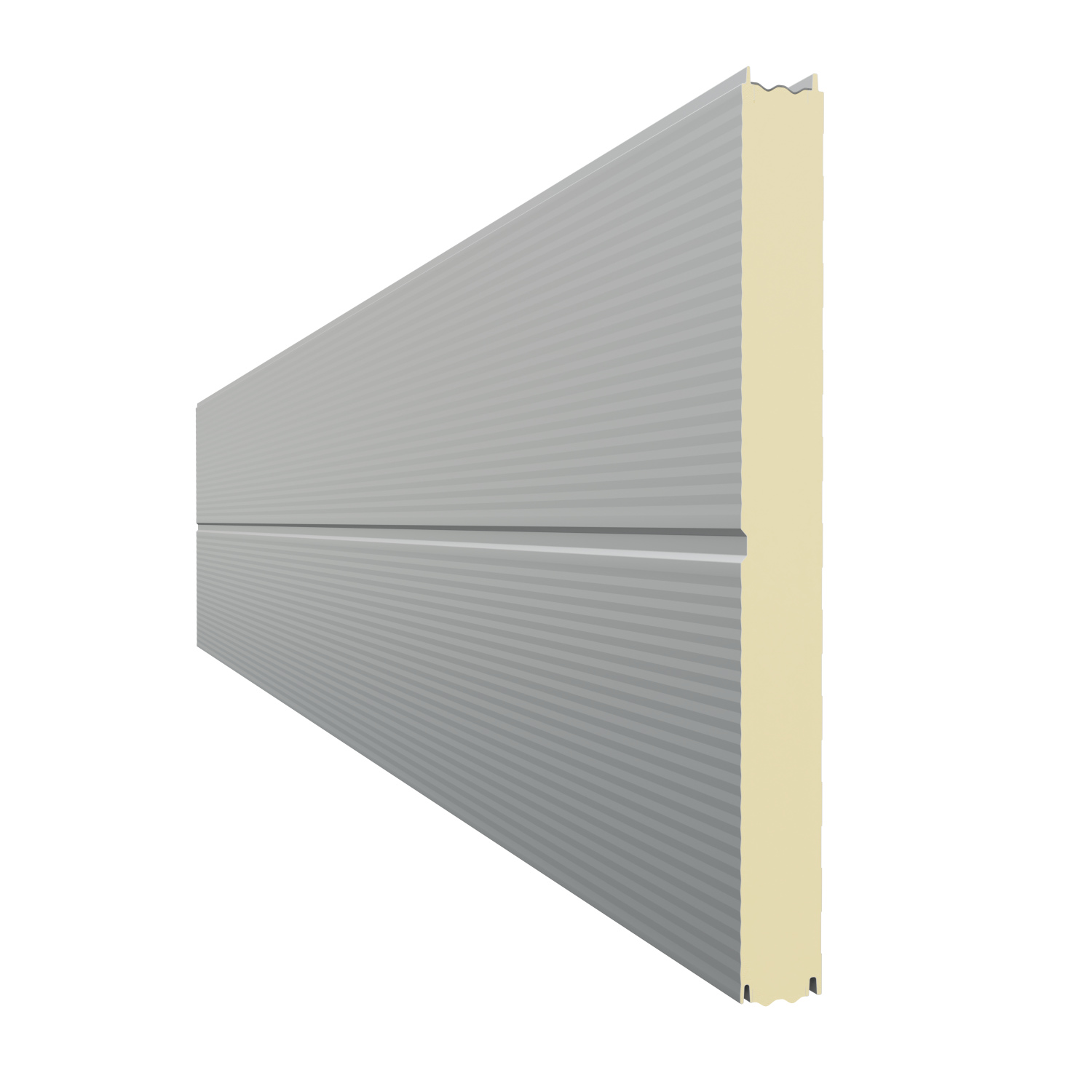

- mikrokassettprofiil 550 — PolTherma TS MK550
Saadaval olevad profiilid:

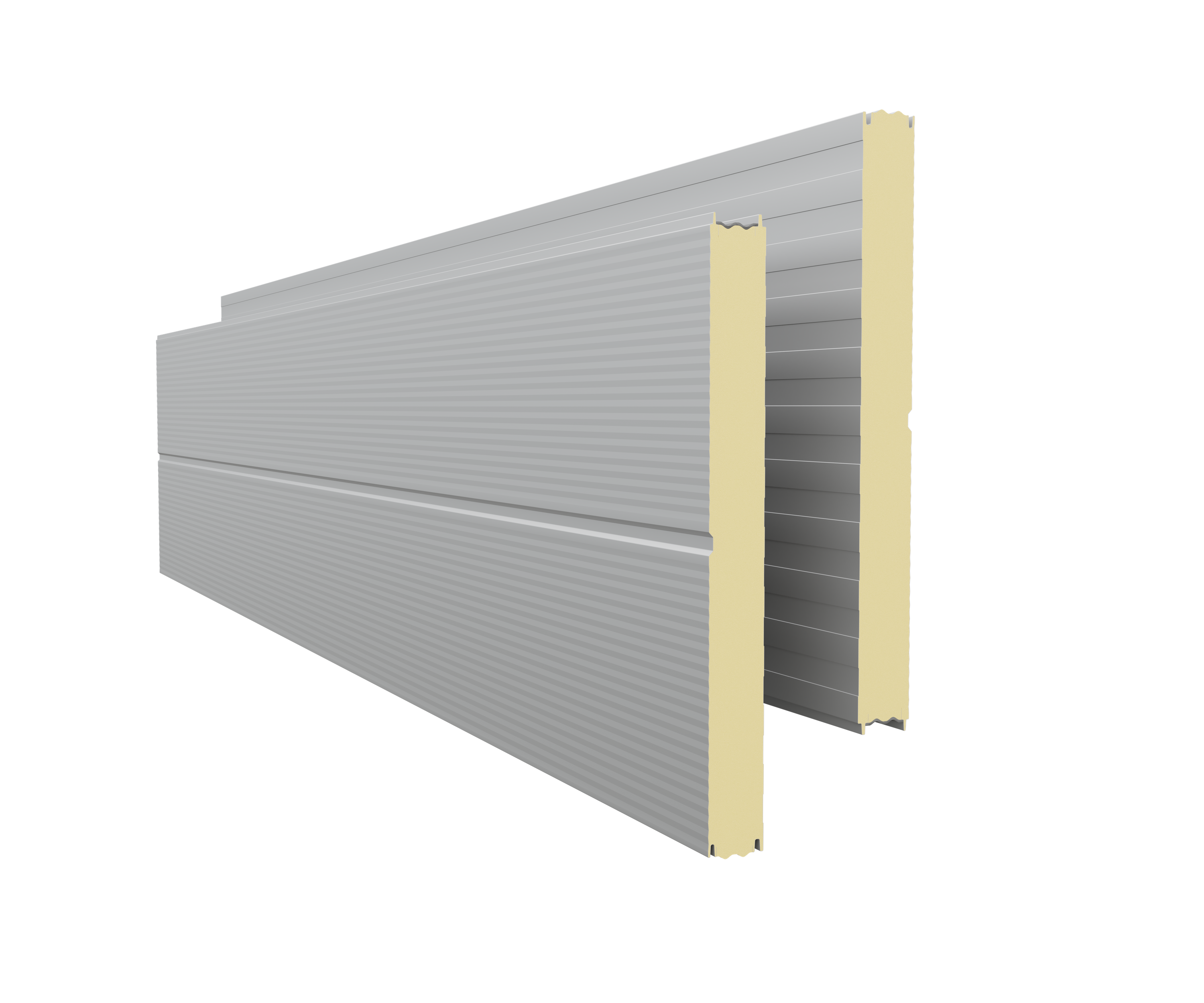

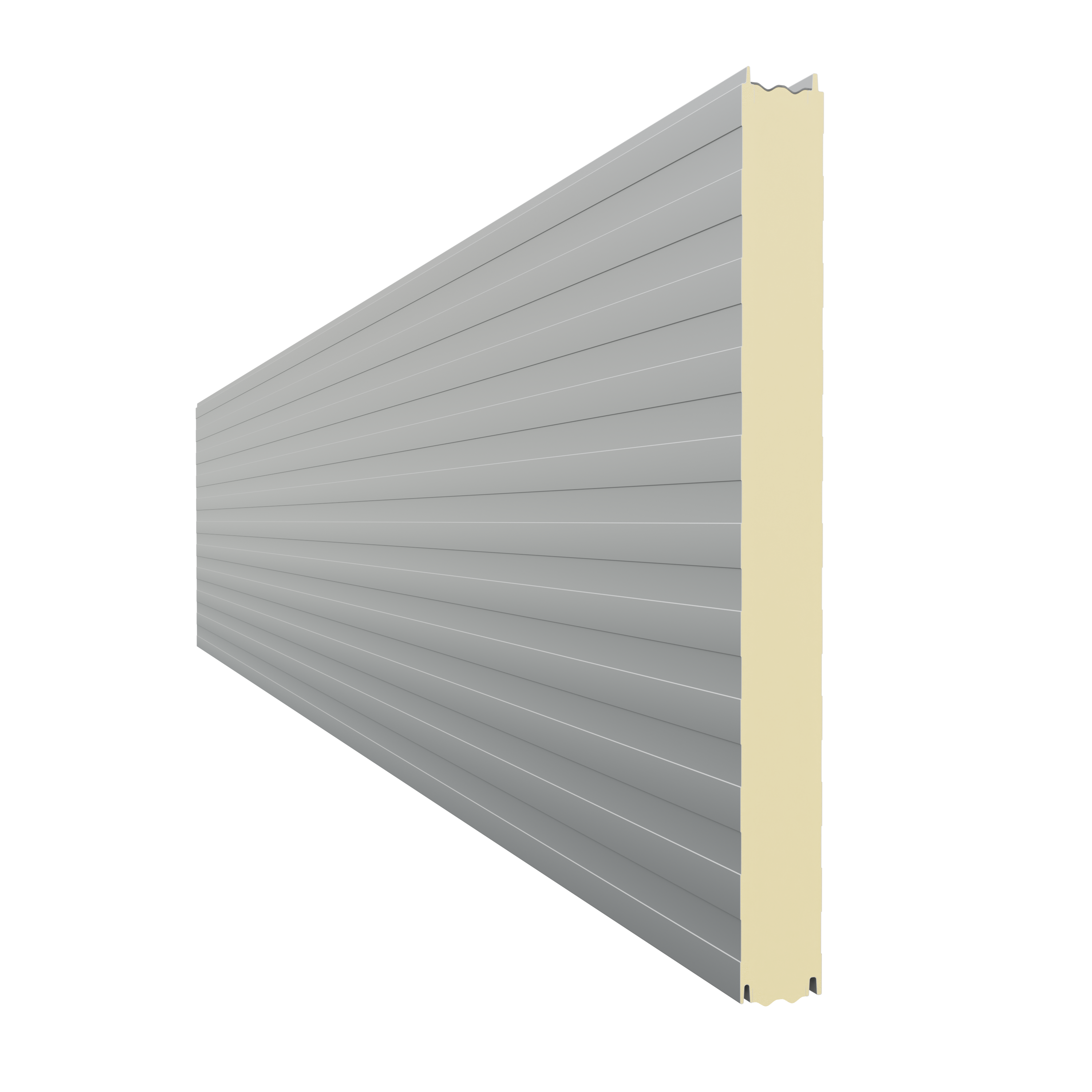

- lineaarne profiilimine — PolTherma TS L
- mikroprofiilimine — PolTherma TS M
- soonprofiil – PolTherma TS R
PolTherma TS-plaate saab paigaldada nii vertikaalselt kui ka horisontaalselt erinevatele kandekonstruktsioonidele: terasest, puidust ja raudbetoonist.
PolTherma TS kihiline plaat – kasutusvaldkonnad
- Kaubandushooned
- Tööstushooned
- Halle
- Põllumajanduslik ehitus
- Logistikakeskused
- Laod
Tehnilised andmed

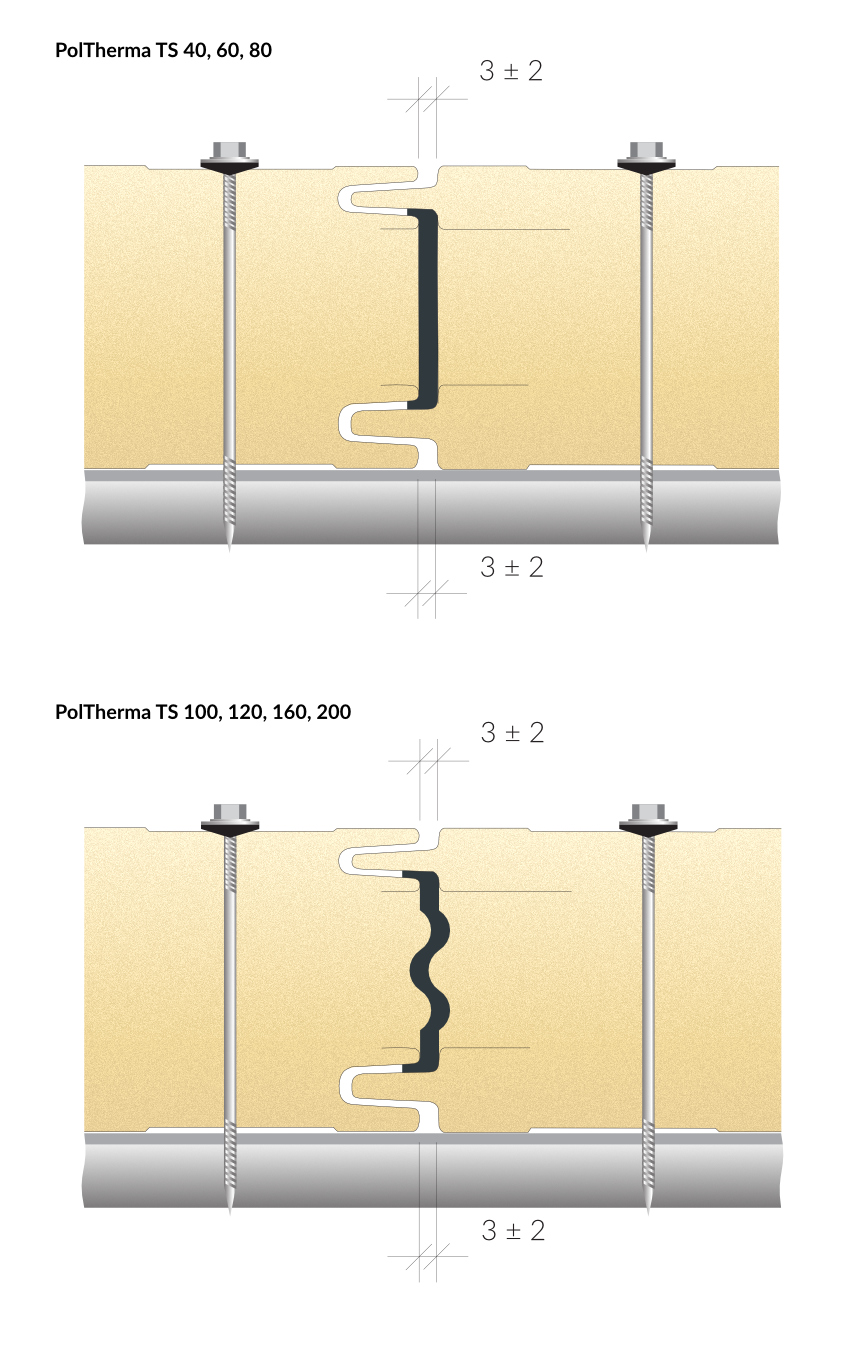

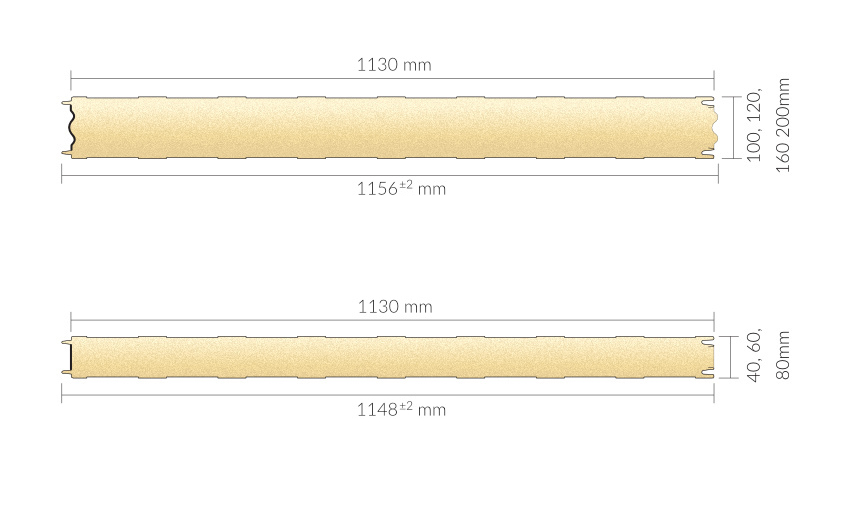

| Moodulite laius (katvus) [mm] | 1130 |
|---|---|
| Tulekindlus | EI 15; EI 30 |
| Tuum | Europan PU Wall System Core — jäik polüuretaanvaht,λD = 0,022 W/(m∙K) temperatuuril +10 °C, arvestades vananemise mõju, vastavalt standardile PN-EN 14509:2013-12 |
| i plaatide saadaval olevad paksused [mm] | ‘i soojusjuhtivuskoefitsientλD [W/(m∙K)] | Soojusläbivuskoefitsient Ud, S profiilide puhul: M, R, L, P [W/(m²∙K)] | Soojusläbivuskoefitsient Ud, S profiilide puhul: K, MK550 [W/(m²∙K)] | ‘i mass 1 m² kohta [kg] |
-pakendis olevate plaatide maksimaalne arv [tk] |
|---|---|---|---|---|---|
| 40 | 0,022 | 0,58 | 0,71 | 10,4 | 28 |
| 60 | 0,022 | 0,37 | 0,42 | 11,2 | 18 |
| 80 | 0,022 | 0,28 | 0,30 | 11,9 | 14 |
| 100 | 0,022 | 0,22 | 0,24 | 12,7 | 11 |
| 120 | 0,022 | 0,18 | 0,20 | 13,5 | 9 |
| 160 | 0,022 | 0,14 | 0,14 | 15,1 | 7 |
| 200 | 0,022 | 0,11 | 0,11 | 16,5 | 5–6 |
